Un observatoire ?

Pour cause de déménagement, cette observatoire n'est plus en fonction

Afin de profiter plus facilement des nombreuses nuits noires de provence, je vais instaler le telescope en poste fixe (du moins pour son utilisation en semaine)
J'en ai profité pour modifier mon materiel : j'ai recuperer le tube C9.25 du Nexstar pour l'installer sur une monture Losmandy G11.
L'observatoire, devant chez moi (ciel en parti altéré par la polution lumineuse), est à la base un abris de jardin que j'ai équipé de roues et renferme un pied colonne.

Les étapes de la construction de l'observatoire astro :

Debut des travaux : fevrier 2010
Il faut dans un premier temps creuser la tranchée pour amener l'electricité de chez moi au pilier (gainage enterré a 35cm)

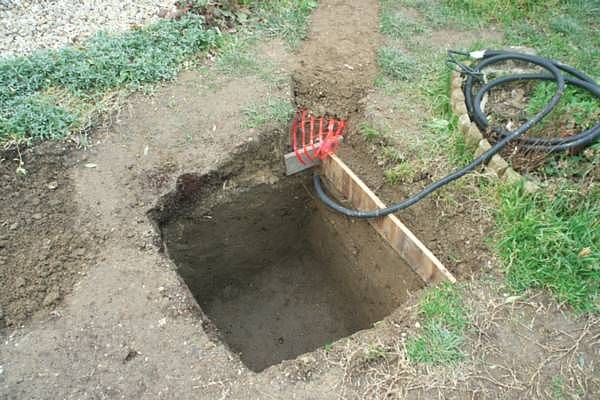

puis creuser les fondations du pilier : un carré de 70 x 70cm et 70cm de profondeur

Cela fait un beau trou et des brouettes de terre
Enfin, ne pas oublier de repérer de la méridienne afin d'orienter la colonne sur l'axe Nord-Sud

Mars 2010 :
Pour rigidifier la colonne, une armature metalique est neccessaire
Donc, construction de l'armature des fondations et du pilier a partir de chainage 20x20

puis, apres un fond de beton dans le trou (pour que l'armature ne soit pas en contact avec la terre),
j'ai scellé de cette armature dans le beton des fondations

les proportions pour le beton : 1 volume de ciment pour 5 volumes de melange a beton (0-16) et environ 0,5 volume d'eau
Maintenant, j'attend 1,5 mois pour que le beton se stabilise dans le sol

Le coffrage du pilier a été réalisé a partir de planches de recuperation avec à l'interieur un plastique
et j'ai creusé l'emplacement de la dalle de beton

L'on voit sur l'image deux barres d'acier symbolisant la méridienne et un trou dans le coffrage d'ou resort la prise électrique

Avril 2010 :
Sur les conseils de Noel, j'ai rigidifié l'armature métallique en y ajoutant 4 barres d'acier suplementaire : elles ont été fixées a la dalle en beton en percant un trou et apres un bon netoyage (soufflette et brosse) j'ai utilisé une resine epoxy

Denis CORRECHER m'a fabriqué le systeme d'ancrage

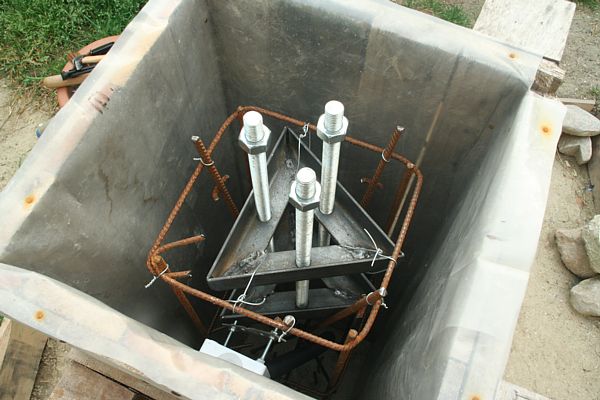

qui sera noyer dans le beton du pilier d'ou resortira 3 tiges filetées de diametre 14

Restera plus qu'a y poser la piece

(achetée chez Optique et Vision et dont 3 trous seront augmentés au diametre 14) de reception de la monture Losmandy G11

Séance de beton pour le pilier en prenant soin de tasser le beton a l'interieur, en tapotant sur le coffrage et en evitant que le beton prenne trot vite (humidifier les fondations, le coffrage et le dessus du beton), le tout en veillant a ce que la future piece de reception de la G11 soit bien de niveau, orientée sur la méridienne (un des trous au Nord) et que les tiges filetées resortent suffisament !

remarquer qu'en plus des equerres metaliques aux angles du coffrage, j'ai utilisé 3 bandes de cerclage pour eviter que la pression du beton ne fasse tout eclater
J'ai egalement rajouté de la fibre au beton
Trois jours plus tard, c'est le decoffrage

j'ajoute du polystyrene autour du pilier pour amortir les vibrations de la dalle et je creuse les 3 chemins de roulement de l'abri de jardin

Mai 2010 :

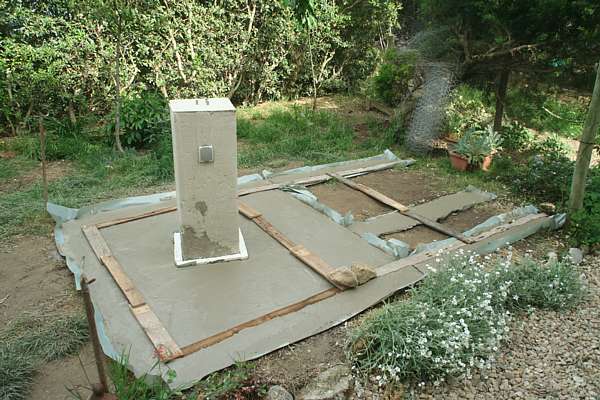

Viens ensuite l'étape de la dalle
Apres avoir deposé le polyane (pour isoler de l'humidité du sol)

, la betonniere va ronronner et je placerais deux epaisseurs de treilli soudé (du 20 x 20) noyés dans le beton

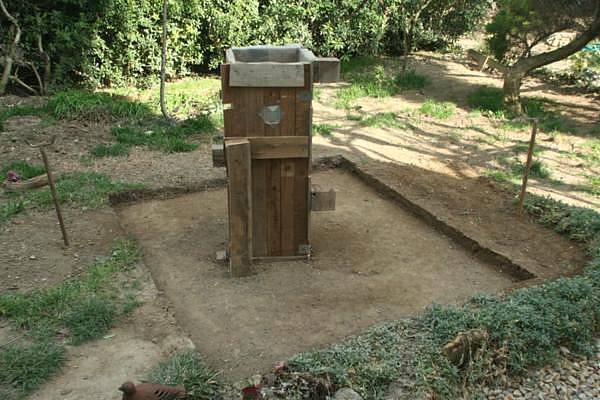

Afin de guider l'abri, j'installe des planches qui me permettrons de faire un rebord sur 2 cotés de la dalle

Maintenant je ne touche plus au beton pendant 3 semaines

Voici de profil les differents elements (avec leur cotes) de l'observatoire

Les dernieres planches enlevées, l'observatoire commence a prendre forme

et ca commence a donner envi d'une utilisation : je reprend contact avec Optique et Vision pour l'achat de la Losmandy G11

J'ai recu l'abri en kit en decembre et je l'ai traité (xylophene) et lasurer en mars
Je peut donc attaquer son montage directement sur la dalle.

Finalement je n'attend que deux semaines pour commencer le montage de l'abri
Bien sur, un violent mistral c'est levé, c'est moins facile de maintenir a la fois les planches et la visseuse
Les quatre facades

se montent petit a petit

Puis c'est au tour des deux demi portes et de la structure de maintient du toit

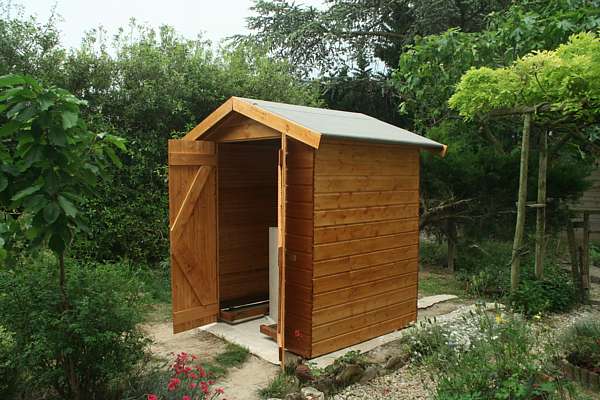

Apres une semaine de mistral, je m'occupe du toit et de la couverture bitumée et procede au dernier reajustement

--> Ouvrir l'abri --> Mettre le télescope

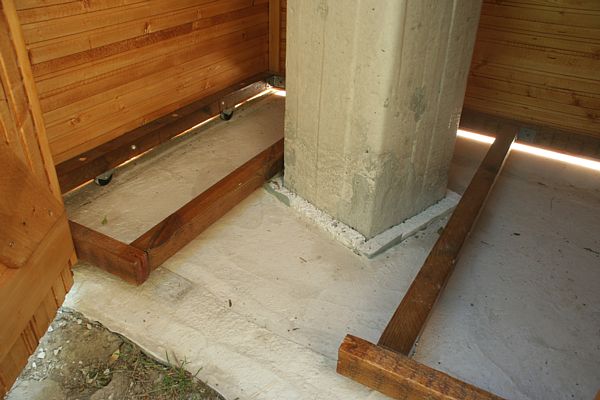

j'installe enfin le roulement de l'abri

le plus gros des travaux est fini, reste plus que la finition et l'instalation d'un systeme d'ancrage de l'abri

Un grand merci a Noel PRONESTI et Denis CORRECHER pour leurs conseils
